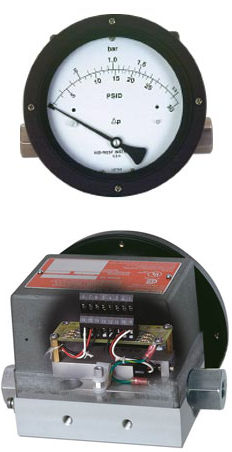

Датчик дифференциального давления для взрывоопасных сред модели 220
Конструкционные особенности и области применения
Модель 220 Категории 2 не требует применения дополнительной соединительной коробки. Данная модель имеет различные международные сертификаты. Модель 220 содержит сенсор «поршневого типа» и имеет вид защиты от попадания внешних сред NEMA 4X (Тип 4). Данные ключи перепада давления поставляются в комплекте с полевым терминальным блоком. Необходимо только ослабить специальные болты и удалить защитную крышку, чтобы получить доступ к контактам терминального блока. Наличие терминального блока исключает необходимость наличия дополнительной взрывобезопасной соединительной коробки около прибора.
Сертификаты: CSA, UL, класс 1, категория 2, группы A B, C, D; класс 2, категория 2, группы F и G.
Опции ключей:
Тип модели |
SPST ** |
SPDT |
SPDT |
---|---|---|---|
Электрические параметры |
A |
A |
A |
Опция: |
E ,F или G |
H |
A |
Допустимая коммутируемая мощность* |
60 Вт |
60 Вт |
3 Вт |
Максимальный ток |
3.0 ампер |
1.0 ампер |
0.25 ампер |
Максимальное напряжение VAC / VDC |
240 |
240 |
125 |
Установка, в процентах от полной шкалы |
25 - 95% |
25 - 100% |
10 - 90% |
Гистерезис (макс/норм) |
15%/8% (от полной шкалы) |
20%/13% (от полной шкалы) |
10%/5% (от полной шкалы) |
Повторяемость |
1% от полной шкалы |
1% от полной шкалы |
1% от полной шкалы |
†Допустимые значения коммутируемого тока и напряжения не должны превышать установленную мощность
** Доступны нормально-разомкнутый и нормально-замкнутый
- Погрешность точки срабатывания: 2%*
- Кабельные соединения: 1/2” Кабельный ввод с 16 контактным терминальным блоком
- Корпус: Вид защиты от попадания внешних сред NEMA 4X
- Регулировка ключа: Внутренний доступ
- Напряжение питания: Отсутствует
Корпус:
- Рабочее давление: 27 579 PSIG (275 бар)
- Максимальное дифференциальное давление: Равное рабочему давлению
- Двунаправленный диапазон: от 0-34,5 кПа (0-0,35 бар) до 0-689,5 кПа (0-7 бар)
- Технологические соединения: 1/4” FNPT соединение (стандартно)
- Материалы конструкции: 316 / 316L нержавеющая сталь
Измерительный прибор:
- Погрешность: 2%*
- Размер шкалы: 4 1/2”, отсутствует (только ключ)
- Показания: однонаправленный диапазон
Бюллетень продукции (pdf, 357 кб)
