Дифманометр сигнализирующий Mid-West 140

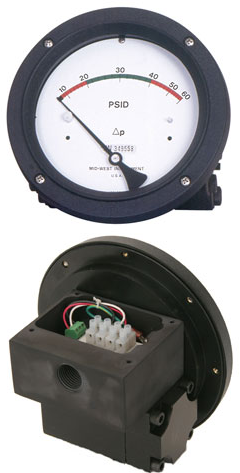

Внешний вид сигнализирующего дифференциального манометра

Дифманометр диафрагменного типа с местной индикацией и передатчиком 4 – 20 мА. Предназначен для измерения перепада давления и передачи сигнала в систему управления. Совместим с жидкими и газообразными средами.

Преимущества:

  • Погодозащищенное и взрывозащищенное исполнение.
  • Малые габариты и вес.
  • Возможность установки OEM шкал.
  • Гарантия 5 лет.

Технические характеристики:

  • Диапазон перепада давления: минимальный 0 – 12,5 кПа, максимальный 0 – 690 кПа.
  • Погрешность: ±5% от полной шкалы для диапазонов до 100 кПа, ±3/2/3 % для диапазонов от 100 кПа.
  • Максимальное давление: 200 бар (100 бар для корпуса из латуни).
  • Температура эксплуатации: от -40 °C до +93 °C, от -40 °C до +70 °C, от -30 °C до +65 °C для опции с токовым выходом.
  • Материалы: корпус из алюминия, латуни или нержавеющей стали. Уплотнения и диафрагма из Buna-N, Viton, этилен пропилена, силикона. Направляющие втулки из Teflon.
  • Диаметр шкалы: 2 ½” (63 мм), 3 ½” (89 мм), 4 ½” (114 мм), 6” (152 мм). Без шкалы (только токовый выход или микропереключатели).
  • Стандартные присоединения: 1/4" FNPT.
  • Выходы: 1 или 2 микропереключателя, токовый выход.

Характеристики реле и токового выхода:

  • SPDT 3 Вт, 0.25 А, 125 В переменного тока / В пост. тока.
  • SPST 25 Вт, 0,5 А, 230 В переменного тока / В пост. тока (нормально разомкнутый).
  • Передатчик 4-20 мА (питание 8 - 28 В пост. тока) 2% погрешность (20% - 100% на рост перепада).

Некоторые опции:

  • Реверсивные порты высокого и низкого давления.
  • Кислородная очистка.
  • Вентильный блок для подключения к процессу.
  • Небьющееся стекло.
  • Монтажные комплекты для установки на трубу, стену и панель.
  • Заполнение глицерином.
  • Стрелка максимального перепада давления.

 Бюллетень. Модели 140 и 142 (pdf, 345 кб)
